對于建筑設計人員來說，對CAD圖紙進行編輯，填充特殊圖案來區分各部分材料是常用的方法，但有時候我們會(huì )發現，填充進去的圖案不顯示，或者打開圖紙看不到圖形中的填充圖案，這有可能是因為圖案填充時比例調正得太大，導致正常預覽看不到填充的效果，下面小編就用CAD迷你畫圖來為大家演示如何解決這個問題。

為什么CAD圖紙的填充圖案不顯示

CAD圖紙的填充圖案不顯示有可能是因為圖案填充時比例調正得太大，導致正常預覽看不到填充的效果，比如正常圖形比例為10，但圖形填充比例設置成10000，直接看自然是什么也看不到。還有一種可能是圖形太小，正常比例的填充看不到效果，其實這兩種情況是一個意思。

CAD迷你畫圖填充圖案不顯示怎么解決

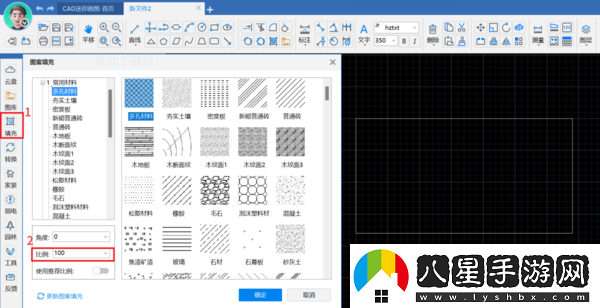

1.點擊CAD迷你畫圖左側“填充”，選擇目標材料，然后在下方“比例”處，調整參數，一般為100，點擊確定。

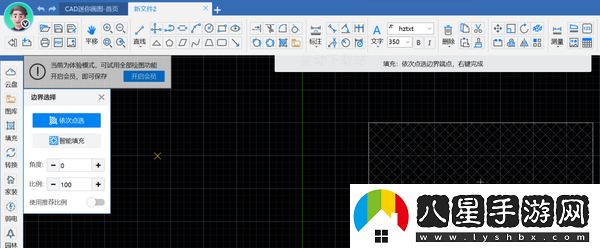

2.用鼠標左鍵將目標圖形的端點依次選中，然后右鍵，就可以看到正常填充的圖案了。

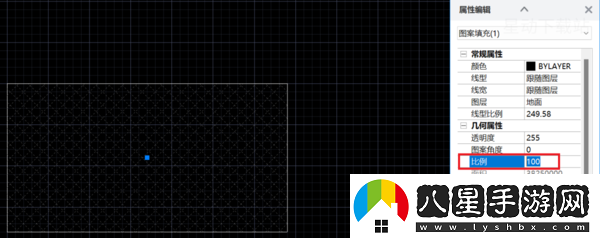

3.如果想要修改填充圖案的比例，我們可以雙擊目標區域，彈出屬性編輯窗口，在下方比例處就可以修改。

CAD迷你畫圖填充圖案的顏色如何修改

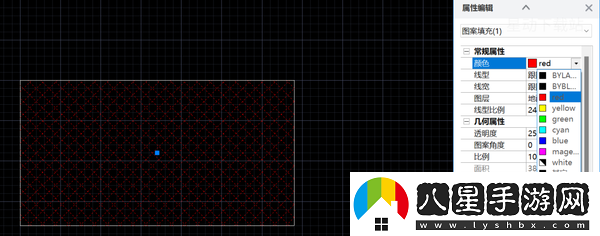

首先我們需要對目標區域填充好圖形，然后雙擊區域，在屬性編輯窗口，點擊“顏色”一欄，可進行選擇。
