CAD是計算機輔助繪圖軟件，它功能強大，應用廣泛，可以繪制各種各樣的工程圖比如機械圖、建筑圖、電器圖等，其圖形又可分為平面圖、立體圖以及軸測圖，如果大家身處設計工程等領域，那么CAD是你必不可少的工具之一。最近有的小伙伴私信小編，想請教新手如何快速上手CAD，有沒有什么必會(huì )的技巧，下面小編來為大家詳細介紹CAD必會(huì )的技巧之一，如何標注圖形。

CAD標注圖形的方法

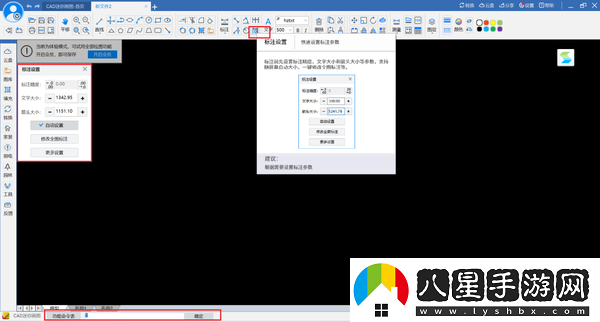

1.標注設置以及功能命令表

在標注之前我們需要先進行標注的設置，調整標注的精度，文字大小以及箭頭大小等等，更多標注設置可以點擊“更多設置”來進行調整。功能命令表在下方，我們可以在這里直接輸入命令快捷鍵進行各種標注操作。

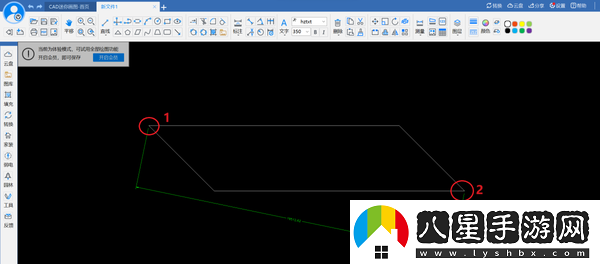

2.線性標注(快捷鍵：DLI)和相對標注(快捷鍵：DAL)

線性標注是對兩點之間水平或者豎直方向進行標注，方法是點擊線性標注功能或者輸入快捷鍵后，先后點擊想要標注的兩個點。相對標注是對兩點進行距離標注，不論任何方向角度，方法同線性標注一樣。

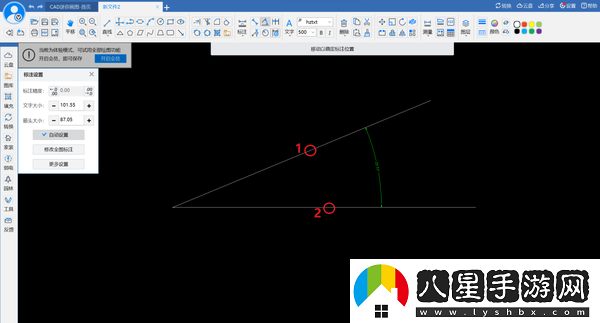

3.角度標注(快捷鍵：DAN)

點擊角度標注功能或者輸入快捷鍵后，先后點擊想要標注的角的兩條邊。

4.弧長標注(快捷鍵：DAR)

點擊弧長標注功能或者輸入快捷鍵后，點擊想要測量的弧長。

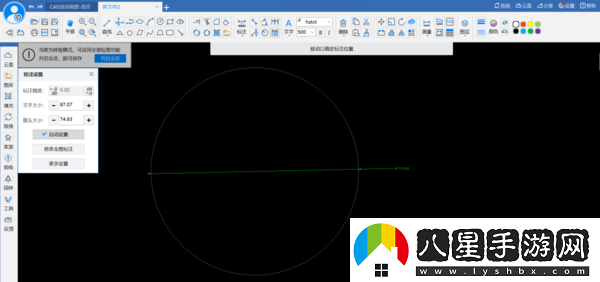

5.直徑標注(快捷鍵：DDI)和半徑標注(快捷鍵：DRA)

點擊直徑標注或半徑標注功能或者輸入快捷鍵后，點擊想要標注的圓或圓弧，然后調整標注位置。

6.折彎標注(快捷鍵：DJO)

如果我們的圓或者圓弧的中心在屏幕之外，我們又想標注圓或圓弧的半徑，點擊折彎標注功能或者輸入快捷鍵后，先點擊選擇目標，在點擊選擇假定的中心，調整位置即可。

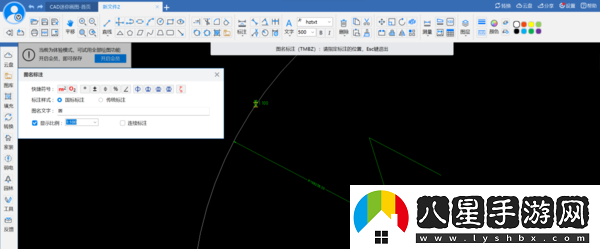

7.圖名標注(快捷鍵：TMBZ)

點擊圖名標注功能或者輸入快捷鍵后，設置格式，點擊想要標注的目標即可。
